Описание

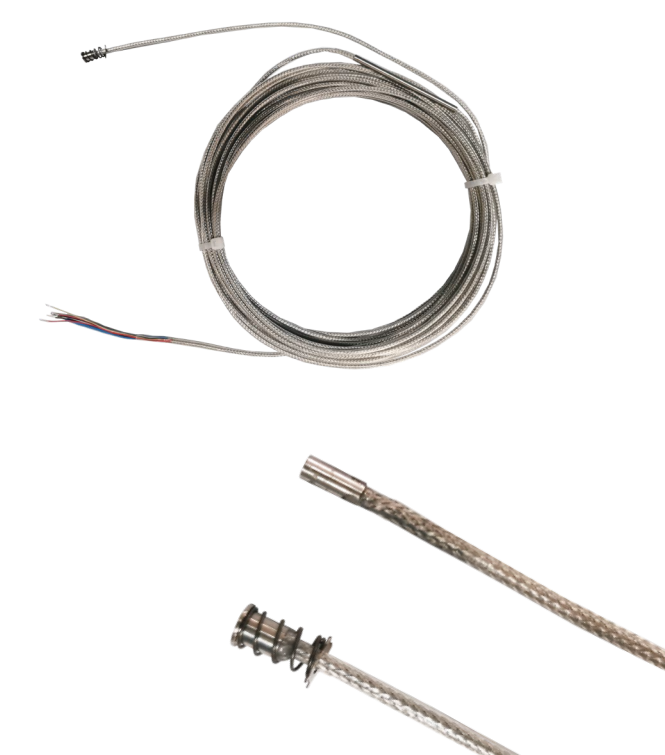

Датчик температуры подшипника SP320.

Встраиваемый термометр сопротивления  серии SP3200 — это высокоточный датчик, монтируемый на опорную площадку подшипника и используемый для контроля температуры опорной площадки подшипника во
вращающемся оборудовании. Это надежный датчик для контроля состояния подшипников, способный своевременно предупреждать о повреждении масляной пленки и предотвращать серьезные аварии.
Используется для сред с низким давлением и малым расходом и требует быстрого реагирования.

Корпус температурного датчика включает в себя высокоточные тонкопленочные термометры сопротивления из платины, соответствующие стандартам IEC751 и EN60751 и отвечающие требованиям к измерениям класса A F0.15 и класса B F0.3. Один или два терморезистора встроены в датчик и запаяны в корпус с помощью сварки и заливки. Металлический корпус встраиваемых термометров сопротивления серии SP3200 изготовлен из нержавеющей стали марки 316L, которая устойчива к высокочастотным вибрациям, возникающим при работе подшипника. Изолированные проводники заключены в металлическую защитную оболочку с тефлоновыми втулками и залиты эпоксидной смолой специальной структуры, обеспечивающей герметичность корпуса и проводников. Термометр обладает высокой коррозионной стойкостью, может использоваться в суровых условиях, легко устанавливается в монтажное отверстие и подходит для последующего технического обслуживания.

Применяется в механическом оборудовании (компрессоры, насосны итд). Применимая среда: пар, газ, жидкость и неабразивные среды.

Технические характеристики

Тип датчика — термометры сопротивления из платины (RTD/ТСП);
Диапазон измерения: -50…. +260 ℃;
Диапазон рабочий для встроенного кабеля: -75…. +260 ℃;
Материал корпуса датчика:  нержавеющая сталь 316L;
Устойчивость к давлению: 15 Бар;
Минимальный радиус изгиба: 30мм;
Время реакции: для проточной воды составляет 0,3–3,0 секунды,  для воздуха — 15–30 секунд;
Сопротивление изоляции: При напряжении постоянного тока 200 В минимальное значение сопротивления изоляции провода относительно корпуса составляет 20 МОм;

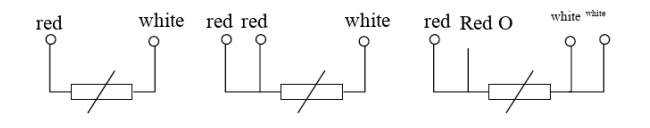

Схемы подключения 2х, 3х и 4х проводные, показаны на рисунке ниже:





Формирование артикула

А: Тип оболочки
А — тип А (Длина 6,4мм/ Диаметр 7,0мм).
В — тип В (Длина 6,4мм/ Диаметр 4,8мм/ Диаметр фланца 6,4мм).
С — тип С (Длина 7,6мм/ Диаметр 3,2мм).
D — тип D (Длина 7,6мм/ Диаметр 2,0мм).
E — короткая оболочка типа В (Длина 4,8мм/ Диаметр 4,8мм/ Диаметр фланца 6,4мм).
F — Длинная плоская оболочка.
G — Длинная заостренная оболочка.
H — удлиненная оболочка с круглой головкой.
I — корпус спиральный 40×14.
J — корпус спиральный 25х14.
Х — Индивидуальные размеры (длина и диаметр корпуса резистора). Необходимо согласовать с заводом изготовителем.
В: Количество компонентов обнаружения.
S — один.
D — два.
C: Схема подключения:
2 — 2х проводная.
3- 3х проводная.
4 — 4х проводная.
D: Тип терморезистора:
1 — PT100 Class A F0.15.
2 — PT100 Class B F0.3.
E:  Длина провода:
010- 1 метр.
015 — 1,5 метра.
……..
200 — 20 метров.
F: Уплотнительное зажимное устройство
0 — нет.
1 — d3.2.
2 — d 3.2.
3 — d 6.0.
4 — Пружинная (спиральная) пряжка M10×1.
5 — Пружинная (спиральная) пряжка M14×1,5.
6 — Пружинная (спиральная) пряжка G 1/4.
7- Пружинная (спиральная) пряжка G 3/8.
8 — d5.
X — Необходимо согласовать с заводом изготовителем.
GGG: Положение уплотнительного устройства
000 — нет
005 — 0,5 метров
010 — 1 метр
…….
200 — 20 метров.
H: Сертификация
0 — нет
1 — NEPSI, Ex ia IIC T2~T6
2 — EAC, 0 Ex ia IIC T2~T6 Ga X
3 — IECEx, Ex ia IIC T2~T6 Ga
4 — ATEX, II 1G Ex ia IIC T2~T6 Ga
